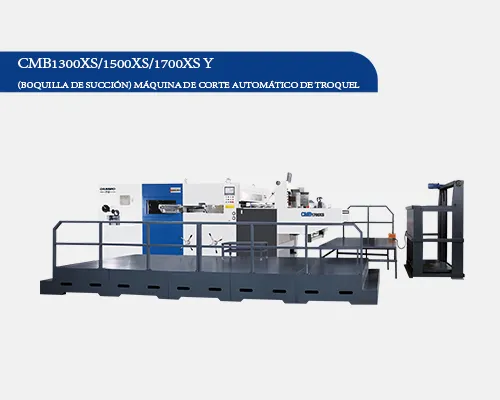

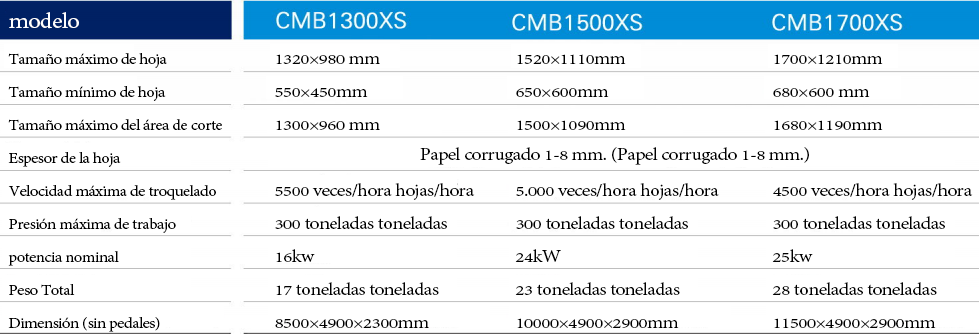

1.CMB-1300XS/1500XS/1700XS (succión hacia abajo) Máquina de corte de matriz totalmente automática con eliminación. Este producto es adecuado para la producción de cajas corrugadas y tiene sus propias características para las cajas de color.

2. El diseño único de los dientes de papel y el uso de la estructura del diente tratada con especialidades hacen que la distancia entre los dientes se mantenga mínimo, ahorre papel y mejore sus ganancias netas. Nuestro equipo es adecuado para el procesamiento preciso del montaje en papel de color, porque hay al menos una mermelada de papel de 3-4 mm en la parte delantera del montaje en papel, y muchos de los equipos de mercado usan el método de alimentación de papel pinchado. El papel se extraerá durante el proceso de movimiento, y la precisión del procesamiento de papel no se puede garantizar, por lo que el rango de aplicación del método del diente de mantenimiento del diente es amplio.

3. Usamos un mecanismo intermitente de tipo 300-1-200 y aumentamos la caja intermitente con una distancia central de 300 mm. El par será un 45% más alto que el de 250 mm, que es más adecuado para procesar cartones de panel grande. .

4. El ángulo de viaje de 200 grados deja más tiempo para la renovación del papel, reduce la dependencia de la sensibilidad del operador y proporciona conciencia para su empleo.

5. Se adopta la cadena industrial de impresión de alta calidad. La cadena de doble lanzamiento importada del Reino Unido ha sido emparejada y probada. El tono es de 50.4, que tiene alta resistencia, gran tensión y larga vida útil, asegurando la operación estable de la máquina y mejorando la precisión del producto.

6. Se adopta la tecnología de alimentación en papel de la boquilla de succión más baja con un diseño único, y el cartón frontal se puede ajustar y bajar de acuerdo con el grosor del papel.

7. El tapón de cartón derecho se puede usar para la nivelación de papel neumático independiente.

8. La bomba de vacío se usa para alimentar el cartón en el rodillo de papel, lo que no es fácil de rascar la superficie de impresión. Reduzca los productos de los productos de los clientes.

Características de la máquina de corte de troquel

Características clave de las máquinas de corte de troquel: una guía completa

Las máquinas de reducción de troqueles se utilizan ampliamente en industrias como Embalaje, automotriz, electrónica y textiles Debido a su precisión, eficiencia y versatilidad. Entendiendo el Características clave de las máquinas de corte de matriz Ayuda a las empresas a elegir el equipo adecuado para sus necesidades de producción.

1. Alta precisión y precisión
Tolerancias apretadas: Las máquinas modernas de corte se logran ± 0.1 mm precisión, Garantizar cortes limpios para diseños intrincados.
Alineación guiada por láser: Algunos modelos usan sensores ópticos Para mantener una posición perfecta de matriz.
Beso cortando y a través del corte: El control de profundidad ajustable permite cortes parciales o completos, ideales para etiquetas y materiales adhesivos.

2. Versatilidad en la compatibilidad del material
Las máquinas de corte de matriz pueden procesar una amplia gama de materiales, que incluyen:
Papel y cartón (para empaquetar, etiquetas)
Plásticos y películas (Embalaje flexible, aislamiento)
Goma y espuma (Juntas, sellos, amortiguación)
Tela y cuero (ropa, calzado, tapicería)
Metales delgados (componentes de protección, piezas automotrices)

3. Diferentes tipos de máquinas de corte de troqueles
A. máquinas de corte de matrimonio
Lo mejor para: Materiales gruesos y rígidos
Características:Alta fuerza (hasta más de 1,000 toneladas), troqueles personalizables, más lento pero muy preciso

B. Máquinas de corte rotativo
Lo mejor para:Producción de alta velocidad (por ejemplo, etiquetas, cintas)
Características:Procesamiento continuo de alimentación enrollable, operación rápida (hasta 300 m/min)

C. Máquinas de corte digital
Lo mejor para: Prototipos y carreras cortas
Características: No se necesitan troqueles físicos, corte a base de cnc/láser

4. Automatización y características inteligentes
Alimentación automática y expulsión: Reduce la mano de obra manual y acelera la producción.
Controles de pantalla táctil: Configuración fácil con programas de corte preestablecidos.
IoT e Industry 4.0 Integración: Algunas máquinas ofrecen Monitoreo remoto y mantenimiento predictivo.

5. Durabilidad y bajo mantenimiento
Componentes de acero endurecido: DIES y placas de corte de larga duración.
Sistemas de lubricantes: Minimizar el desgaste.
Reemplazo de cuchilla fácil: Reduce el tiempo de inactividad.

6. Eficiencia energética y ahorro de costos
Motores de servo: Reduzca el consumo de energía hasta en un 30%.
-Dies de cambio rápido: Minimizar el tiempo de configuración y el desperdicio de material.

7. Características de seguridad
Botones de parada de emergencia
Cortinas de luz y sensores de seguridad
Apagado automático en caso de mal funcionamiento

8. Aplicaciones en todas las industrias
Embalaje:Cajas personalizadas, inserciones, etiquetas
Automotor:Juntas, molduras interiores
Electrónica: Películas de aislamiento, piezas de la placa de circuito
Médico:Almohadillas adhesivas, productos para el cuidado de heridas

9. Tendencias futuras en la tecnología de corte de matriz
Optimización de IA:Auto-ajuste de presión y velocidad en función del material.
Corte 3d de die:Para grabar y formas complejas.
Máquinas ecológicas:Reducción de energía y desechos materiales.

Conclusión: ¿Por qué elegir la Máquina de corte correcta?
ElCaracterísticas de las máquinas de corte de matriz—Pecisión, velocidad, flexibilidad de materiales y automatización: los haga indispensables en la fabricación. Invertir en el tipo correcto (cama plana, rotativa o digital) garantiza mayor productividad, menor desechos y calidad superior del producto.

Innovación de tecnología de máquinas de corte de matriz a matrices

Revolución de la tecnología de corte de die: 10 innovaciones de vanguardia que transforman la industria

El futuro del corte de die: cómo las tecnologías avanzadas están redefiniendo la fabricación de precisión

La industria de corte de die está experimentando su transformación más significativa en décadas. Esta guía completa explora el Últimos avances tecnológicos que aumentan la productividad, mejoran la precisión y reducen el impacto ambiental en los sectores de fabricación de envases, automotriz, electrónica y de fabricación de dispositivos médicos.

1. Sistemas de corte inteligente con integración IoT

Monitoreo del rendimiento en tiempo real
- Sensores incrustados rastrear más de 50 parámetros (presión, temperatura, vibración)
- Análisis predictivo Pronóstico de necesidades de mantenimiento con una precisión del 92%
- Paneles basados ​​en la nube Proporcionar monitoreo de equipos remotos

Estudio de caso: Una planta de empaque europea reducida el tiempo de inactividad no planificado por 68% Después de implementar cortadores de troqueles habilitados para IoT

Optimización con IA
-Algoritmos de aprendizaje automático analizar patrones de corte
-Ajuste automático de velocidad, presión y registro
-Sistemas de administración de auto Aprenda de cada producción de producción

---

2. Tecnología de corte con láser de próxima generación

Avances con láser de fibra
- 30%más rápido que los láseres de co₂
- Precisión de 0.01 mm para aplicaciones de microcortes
- Ahorro de energía hasta el 40%

Sistemas láser/mecánicos híbridos
-Combina precisión láser con velocidad mecánica
-Ideal para Materiales de múltiples capas (hasta 15 mm de espesor)
- Conmutación de herramientas automatizadas entre procesos

3. Revolución digital de corte plano

Ventajas ambientales
- Sin troqueles físicos requerido
- 90%menos de desechos materiales A través de anidación optimizada
- Sistemas de recuperación de energía reutilizar el 30%de la energía

4. Innovación avanzada de corte rotativos

Tecnología de cilindro magnético
- Cambios de die en <5 minutos (vs. 45+ minutos tradicionales)
-Alineación de precisión con posicionamiento láser
- 50%más larga vida de die a través de una distribución de presión uniforme

Sistemas de ultra alta velocidad
- 400m/min velocidades de corte
- Estabilización web Tecnología para materiales delgados
- Inspección integrada a toda velocidad de producción

5. Soluciones sostenibles de corte de matriz

Procesamiento de material ecológico
- Adhesivos a base de agua Reemplazo de solventes
- Tableros de herramientas biodegradables
- Sistemas de lubricación de circuito cerrado

Avances de eficiencia energética
- Impulso regenerativo Recuperar la energía de frenado
- Gestión de energía inteligente reduce el consumo inactivo
- Curado UV LED Utiliza un 75%menos de energía

6. Corte de microescribientes para electrónica

Requisitos de precisión
- Tolerancias a 5 μm
- Compatibilidad de la sala limpia
- Procesamiento sin estática

Aplicaciones emergentes
-placas de circuito flexibles
-Componentes del dispositivo médico
-Células solares de película delgada

7. Sistemas de control de calidad automatizados*

Tecnologías de inspección de visión
- Cámaras de alta velocidad de 200MP
- Revisión de defectos de IAnorte
- Sistemas de rechazo en tiempo real

Control de procesos estadísticos
- Implementación de Six Sigma
- CPK> 1.67 estándares
- Informes automatizados



8. El futuro: integración de la industria 4.0

Tecnología gemela digital
-Modelado de máquinas virtuales
-Simulación de producción
-Optimización del rendimiento

#Blockchain en corte de matriz
-trazabilidad material
-Seguimiento del ciclo de vida de herramientas
-Verificación de garantía de calidad

9. Hoja de ruta de implementación

Desarrollo de habilidades
Programas de capacitación de operadores
Certificación de análisis de datos
Mantenimiento preventivo 4.0

10. Conclusión: la nueva era del corte de troquel

Estos avances tecnológicos están entregando:
45-65%de ganancias de productividad
30-50%Reducción de residuos
25%de ahorro de energía

Control de precisión de la máquina de corte de matriz

1. La ciencia de la precisión de corte
La precisión en el corte de troqueles se mide por tres métricas centrales:
1. Precisión posicional: Consistencia de alineación (por ejemplo, ± 0.02 mm)
2. Calidad de vanguardia: Altura de las rebabas (<5 μm) y consistencia del ángulo (30 ° ± 1 °)
3. Repetibilidad: Desviación más de 10,000 ciclos (± 0.03 mm máximo)

Punto de referencia de la industria: El corte de dispositivos médicos requiere tolerancias con certificación ISO 13485 <0.1 mm, mientras que la electrónica EMI de protección EMI exige <0.05 mm.

2. 6 Factores críticos que afectan la precisión

2.1 Control de rigidez y vibración del cuadrol
- Marcos reforzados con fibra de carbono **: Reducir las vibraciones armónicas en un 60%frente a acero tradicional
- Sistemas de amortiguación activos:
  -Los actuadores de piezo contrarrestan vibraciones en tiempo real (tiempo de respuesta: 2 ms)
  -La distorsión del marco de los interferómetros láser (resolución de 0.001 mm)

2.2 Sistemas de compensación térmica
- Soluciones en tiempo real:
  1. Algoritmos de aprendizaje automático: Predecir la expansión térmica utilizando más de 20 sensores de temperatura integrados
  2. Canales de enfriamiento: Mantener la temperatura del marco a 23 ° C ± 0.5 ° C a través del enfriamiento del líquido
  3. Tablas de compensación: Servo Auto-Adjust cada cambio de 0.1 ° C

2.3 Ingeniería de herramientas y dias
- Cuchillas microground: Roughidez de borde RA <0.1μm (en comparación con RA estándar 0.4μm)
- Dies inteligentes con sensores de IoT:
  -Monitorear la temperatura de la cuchilla (prevenir la deformación térmica)
  -Variaciones de la fuerza de corte de seguimiento (detectar la opacidad temprano)

2.4 Tecnología de alimentación de materiales
- Sistemas guiados por la visión:
  -Cámaras de 12MP con captura de 100 fps
  -Precisión de registro de subpíxeles: 1/64 píxeles (≈0.0015 mm)
- Transportadores de vacío: Elimine el deslizamiento con una succión de -80 kPa

2.6 Controles ambientales
- ISO Clase 5 Salas limpias: Reducir la contaminación de partículas que afectan las películas delgadas
- Estabilización de la humedad: Mantener 45%± 5%HR para materiales higroscópicos

3. Protocolo de optimización de precisión paso a paso

3.1 Preparación de la máquina
1. Alineación láser **:
   -Use el interferómetro láser Renishaw XL-80
   -Verifique el paralelismo de los ejes x/y/z (<0.01 mm/m desviación)
2. Ajuste de precarga del tornillo de bola:
   -Aplicar del 8-10%de la carga dinámica para una reacción mínima

3.2 Proceso de calibración dinámica
- Flujo de trabajo de retroalimentación de circuito cerrado:
  1. Patrón de prueba de corte (Cumple con ISO 12647-2)
  2. Medir con el escáner 3D Keyence VR-6000
  3. Mapa de compensación de generación automática
  4. Cargar al controlador CNC

3.3 ajustes predictivos impulsados ​​por la IA
-Modelos de aprendizaje profundo:
  -Entrada: propiedades del material (grosor, elasticidad), datos ambientales
  -Salida: parámetros de presión/velocidad optimizados
- Resultado: Configuración 40%más rápida con una precisión de primer paso del 90%

4. Tecnologías emergentes redefiniendo la precisión

- Sensores de posicionamiento cuántico: Lograr una resolución de 0.0001 mm a través de fotones enredados
- Recubrimientos de herramientas de autocuración: Tialn capas nanocompuestas regenerar la geometría del borde
- Simulación gemela digital: Predecir la pérdida de precisión con 6 meses de anticipación con una precisión del 95%

Sección de preguntas frecuentes (búsqueda de voz optimizada):

P: ¿Cómo medir la precisión de la Máquina de corte de troqueles?
R: Use cuadrículas de prueba que cumplan con ISO/ASTM con gradación de 0.01 mm, escaneadas a través de comparadores ópticos de resolución de 5 μm.

P: ¿Puede la modernización mejorar la precisión de las máquinas viejas?
R: Sí: agregar codificadores lineales (+± 0.005 mm) y las unidades de servo pueden actualizar los modelos de los años 1990 a los estándares modernos.

P: ¿Por qué la humedad afecta la precisión de corte?
R: Paper/Foam se expande 0.03%por 10%de aumento HR: use cámaras climatizadas para aplicaciones críticas.
