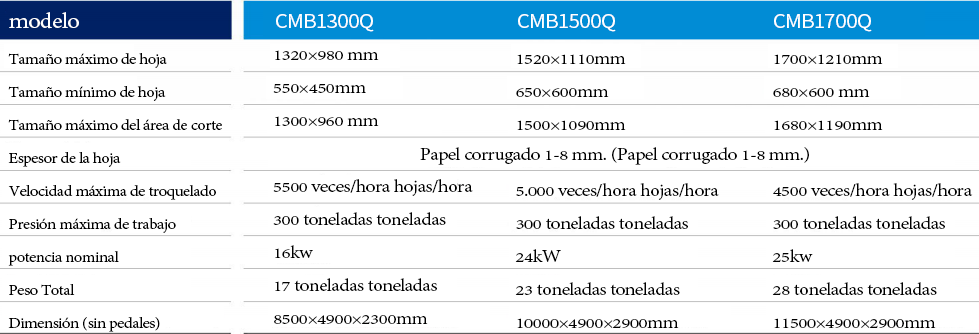

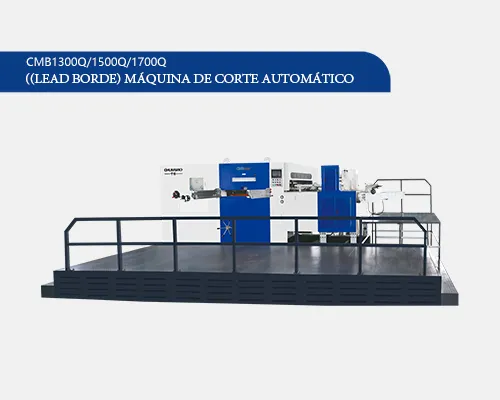

1.CMB-1300Q/1500Q/1700Q (borde de plomo) Máquina de corte automático de alimentación de papel, este producto es adecuado para la producción de cajas corrugadas y tiene sus propias características para las cajas de color.

2. Diseño de pinza unique, utilizando una estructura dental procesada específicamente para minimizar la distancia de la pinza, ahorrar papel y aumentar su neta, nuestro equipo es adecuado para el procesamiento preciso de papel montado en color, porque el borde frontal del papel montado tiene al menos las mermeladas de papel de 3-4 mm. Muchos equipos en el mercado adoptan métodos de alimentación de papel perforador de pin. El documento se dañará durante el movimiento y la precisión del procesamiento del papel no se puede garantizar, por lo que el alcance de la aplicación del método de agarre es más amplio.

3. Adoptamos un mecanismo intermitente de tipo 300-1-200, una caja intermitente ampliada de distancia central de 300 mm, el par aumentará un 45%de 250 mm, que es más adecuado para procesar cartón de gran formato.

4. El ángulo de carrera de 200 grados deja más tiempo para la alimentación en papel, lo que reduce la dependencia de la sensibilidad del operador y proporciona conveniencia para su empleo.

5. Se usa la cadena industrial de impresión superior del mundo, y la cadena de doble llave importada del Reino Unido se ha emparejado con la prueba. El tono es 50.4, que tiene alta resistencia, gran fuerza de pulso y una larga vida útil, garantizando un funcionamiento estable de la máquina y mejorando la precisión del producto.

6. El sistema de alimentación de papel de vanguardia adopta un concepto de diseño avanzado de rodillos. En comparación con la platina de acero inoxidable anterior, se resuelve apropiadamente el problema de los rasguños de papel y hace que la transmisión de papel sea más estable y precisa.

7. Las piezas de alimentación y alimentación de papel de vanguardia están controladas por un servo sistema, de modo que cada hoja de papel está más precisa en la alimentación a la alimentación.

8. Las fundiciones de toda la máquina están hechas de hierro dúctil con propiedades mecánicas sobresalientes y fundición de arena de resina de alto grado toensure la vida útil de toda la máquina.

Principio de trabajo de la máquina de cortar a muerte

¿Cómo funciona una Máquina de corte de troquel? - Guía completa

Las máquinas de corte de matriz son esenciales en industrias como empaque, impresión, automotriz y electrónica, proporcionando recortes precisos para varios materiales. ComprensiónCómo funciona una máquina de corte de matrizAyuda a las empresas a optimizar la eficiencia de producción y la calidad del producto.

1. Componentes básicos de una máquina de corte de troquel
Una máquina típica de corte de matriz consta de:
Morir (herramienta de corte) -Una cuchilla afilada de forma personalizada (generalmente de acero) que corta el material.
Mecanismo de prensa - Aplica presión para forzar el dado a través del material.
Sistema de alimentación - Mueve el material al área de corte (manual o automatizado).
Sistema de expulsión - Elimina las piezas cortadas de la máquina.
Panel de control - Ajusta la velocidad, la presión y la alineación (en modelos avanzados).

2. ¿Cómo funciona una máquina de corte de troquel? -Proceso paso a paso

Paso 1: Carga de material
El operador coloca el material (papel, cartón, espuma, tela, metal, etc.) en el sistema de alimentación de la máquina. Algunas máquinas usan alimentado con rollo sistemas para el procesamiento continuo, mientras que otros manejan alimentado con sábanas materiales.

Paso 2: Colocación y alineación de la matriz
El dado (hecho a medida para la forma deseada) se monta en la prensa. La alineación adecuada asegura recortes precisos. Uso de las máquinas modernas sensores láser o ajustes computarizados para precisión.

Paso 3: Aplicar presión
El mecanismo de prensa (hidráulico, neumático o mecánico) obliga al dado al material. La presión varía según el grosor del material:
Beso cortando - Corta solo la capa superior (utilizada en etiquetas y pegatinas).
Ta través de corte - Corta completamente el material (para embalaje y juntas).

Paso 4: Ejection y desechos de residuos
Después de cortar, se elimina el exceso de material (matriz), dejando el producto final. Algunas máquinas tienen Sistemas de tiros automáticos para acelerar la producción.

Paso 5: Colección de productos terminados
Las piezas de corte se recolectan, se inspeccionan para la calidad y se preparan para un procesamiento posterior (por ejemplo, plegar, pegar o impresión).

3. Tipos de máquinas de corte de troqueles y sus mecanismos de trabajo

A. Corte de died de lecho plano
-Utiliza una cama plana estacionaria y un cabezal de prensa en movimiento.
-Lo mejor para materiales gruesos (cuero, goma, sábanas de metal).
-Alta precisión pero más lenta que el corte de troquel giratorio.

B. Corte de troquel giratorio
-usa un matriz cilíndrica que rueda sobre el material.
-Ideal para producción de alta velocidad (Etiquetas, cintas, embalaje flexible).
-Funciona con rollos continuos de material.

C. Corte digital de troquel
-usa láseres o cuchillas controladas por computadora (No se necesita morir físico).
-Perfecto para prototipos y carreras cortas.
-Ejemplos: Cortadores láser, máquinas a base de CNC.

4. Factores clave que afectan el rendimiento de corte de matriz
Tipo de material - El papel, el plástico, el metal y la espuma requieren diferentes presiones.
Nitidez - Los troqueles aburridos causan malos cortes y mayores desechos.
Velocidad y presión de la máquina - Debe estar optimizado para cada trabajo.
Temperatura y humedad - Algunos materiales (como los adhesivos) necesitan condiciones controladas.

5. Aplicaciones comunes de máquinas de corte de troquel
Embalaje - Cajas personalizadas, inserciones y etiquetas.
Automotor - Juntas, sellos y componentes interiores.
Electrónica - Películas de aislamiento, partes de la placa de circuito.
Textiles y calzado - Patrones de tela, suelas de zapatos.
Dispositivos médicos -Cintas adhesivas de precisión y almohadillas de espuma.

6. Conclusión: por qué la comprensión de la muerte es importante
Conocimiento Cómo funciona una máquina de corte de matriz Ayuda a los fabricantes a mejorar la eficiencia, reducir los desechos y mantener la producción de alta calidad. Si usa corte de lecho plano, rotativo o digital, Seleccionar la máquina y la configuración correcta aseguran un rendimiento óptimo.

Para las empresas que buscan invertir en tecnología de corte de matriz, factores como Compatibilidad de material, velocidad de producción y nivel de automatización debería guiar su decisión.

Mejora eficiencia de la máquina de corte de troquel

Maximización de la eficiencia de la Máquina de corte de troqueles: 20 estrategias probadas para el rendimiento máximo

Guía integral para aumentar la productividad de corte de troquel

En el panorama de fabricación competitivo actual, la optimización de las operaciones de corte de troqueles puede significar la diferencia entre ganancias y pérdidas. Esta guía en profundidad revela 20 Estrategia procesables Para mejorar la eficiencia de su máquina de corte, reducir los desechos y maximizar la salida mientras mantiene los estándares de calidad.

1. Técnicas de optimización de la máquina

Calibración de precisión
- Implementar alineación guiada por láser Para el paralelismo de la platina (tolerancia ≤0.03 mm)
- Conducta mapeo de presión dinámica para identificar la distribución de la fuerza desigual
- Usar termografía infrarroja para detectar el cojinete/sobrecalentamiento del motor


Para el consejo: Instale sensores de vibración para identificar armónicos relacionados con la velocidad que afectan la calidad de corte

2. Manejo de material avanzado

Sistemas de alimentación automatizados
- Pros: 40-60%más rápido que la carga manual
- Contras: Inversión inicial más alta
- Lo mejor para: Corre> 10,000 piezas idénticas

Beneficios del software de anidación
-Ahorro promedio de material: 12-18%
-Ciclos de máquina reducidos: 15-25%
-Soluciones principales: Cypeplan, autonest

Acondicionamiento de material
- Mantener 22-24 ° C, 45-55%Rh Para acciones basadas en papel
-Precaladero PVC/acrílico a 40-45 ° C para cortes más limpios

3. Optimización de la herramienta de corte

Horario de afilado
- La regla de acero muere: Cada 25,000 ciclos
- DIES ROTARIOS: Cada 1 millón de pies lineales
- Cortadores láser: Inspección mensual de lentes

4. Mejoras de flujo de trabajo de producción

SMED (intercambio de troqueles de un solo minuto)
1. Preparación externa: DIES/MATERIALES DEL TRABAJO DE PRESENTA DE PRINCIPAL (ahorra 5-8 minutos)
2. Agua estandarizada:** Sistemas de cambio rápido (ahorra 3-5 minutos)
3. Operaciones paralelas: Cambios de dos personas (recorta el tiempo del 40%)

5. Mantenimiento para el máximo tiempo de actividad

Tácticas de reducción de tiempo de inactividad
- Repuestos calientes Para componentes críticos (sensores, cuchillas)
- Herramientas codificadas por colores para una identificación más rápida
- Realidad aumentada Guías de solución de problemas

6. Optimización basada en datos

Indicadores clave de rendimiento
- OEE (efectividad general del equipo): Objetivo> 85%
- Precisión de corte: Mantener una desviación de ≤0.1 mm
- Energía por unidad: Partido de referencia contra los estándares de la industria

Beneficios de implementación de IoT
- Monitoreo en tiempo real de más de 30 parámetros de máquina
- Análisis predictivo para reemplazo de herramientas
- Alertas de calidad automatizadas a través de la visión artificial

7. Capacitación y compromiso del personal

Desarrollo de competencias
- Programa de certificación escalonada (Básico → Técnico Master)
- Entrenamiento cruzado En múltiples tipos de máquina
- Desafíos de eficiencia mensual con incentivos

Herramientas de gestión visual
-Andon luces para identificación de problemas inmediatos
-Paneles digitales que muestran eficiencia en tiempo real
-Mapas de flujo de trabajo codificados por colores


Conclusión: construir una operación de alta eficiencia

Implementando estos Estrategias de eficiencia de corte de die puede entregar:
Aumenta el 30-60%de la productividad
15-25%de reducciones de costos de material
50%menos de tiempo inactivado no planificado

Análisis de estructura de la máquina de corte de matriz

Aquí hay un artículo en inglés optimizado en SEO en "Análisis de la estructura de la Máquina de corte de matriz", Diseñado para clasificaciones de Google con integración de palabras clave, legibilidad y profundidad técnica:

Título: Anatomía de una máquina de corte de troquel: componentes centrales, funciones y consejos de optimización

Meta Descripción: Explore la estructura detallada de una máquina de corte de troquel, incluidos componentes clave como el marco, el troquel, el sistema de alimentación y el mecanismo de presión. Aprenda cómo el diseño afecta la precisión y la eficiencia.

1. Introducción a la arquitectura de la máquina de corte
Las máquinas de corte modernas son sistemas diseñados con precisión diseñados para el procesamiento de materiales en industrias como envases, automotriz y electrónica. Su estructura afecta directamente el rendimiento, la precisión y la longevidad operativa. Esta guía desglosa los componentes críticos y sus roles para lograr resultados óptimos.

2. Componentes centrales de una máquina de corte de troquel

2.1 estructura de cuadro y base (H3)
El marco de acero pesado Forma la columna vertebral de la máquina, asegurando la estabilidad durante las operaciones de alta presión. Características clave:
- Construcción rígida soldada minimiza la vibración para recortes consistentes.
- Diseños modulares Permitir personalización para aplicaciones de gran formato o alta velocidad.
- Monturas de canalización de vibraciones Mejorar la precisión en patrones intrincados.

2.2 Corte de troquel y sistema de herramientas (H3)
El cortando morir (Regla de acero cortada con láser o herramientas rotativas) Define la capacidad funcional de la máquina:
- Retención de nitidez: Las cuchillas de acero endurecidas mantienen la integridad de los bordes durante más de 500,000 ciclos.
- Troqueles intercambiables: Los sistemas de liberación rápida habilitan el procesamiento de múltiples formas sin tiempo de inactividad.
- Sistemas de eyección: Los eyectores de goma evitan la adhesión del material al dado.

2.3 Sistema de alimentación y registro (H3)
El manejo de material de precisión es crítico para la producción sin residuos:
- Alimentadores de servo Asegure la precisión de alineación de ± 0.1 mm.
- Registro guiado por la visión Corrija la deriva del material en tiempo real.
- Controles de tensión de rodillo Evite el estiramiento de sustratos sensibles.

2.4 Mecanismo de presión (H3)
Los sistemas hidráulicos o servoeléctricos entregan fuerza controlada:
- Perfiles de presión programables: Ajuste la fuerza basada en el grosor del material (por ejemplo, 200n para espuma frente a 1,500n para cuero).
- Ajuste de paralelismo: Los placas de nivel automático compensan las superficies desiguales.

2.5 Hub de control y automatización (H3)
Las máquinas modernas integran PLC listos para IoT para operación inteligente:
- HMIS de pantalla táctil con recetas preestablecidas para materiales comunes (PET, PVC, adhesivos).
- Alertas de mantenimiento predictivo: Monitorear el desgaste del rodamiento o las gotas de presión hidráulica.
- Modos de ahorro de energía Reduzca el consumo de energía en un 30%durante los períodos inactivos.

3. Innovaciones estructurales que mejoran el rendimiento
- Marcos reforzados con fibra de carbono: Reduzca el peso mientras mantiene la rigidez para los modelos portátiles.
- Sistemas de accionamiento híbrido: Combine la energía hidráulica con precisión eléctrica para tareas complejas.
- Estaciones de herramientas de cambio rápido: Reduzca el tiempo de configuración en un 70%para trabajos de lotes pequeños.

4. Consejos de mantenimiento para la longevidad estructural
- A diario: Inspeccionar soldaduras de marco para grietas de estrés; lubricar rieles guía.
- Mensual: Calibrar sensores de presión; Verifique la pureza hidráulica del líquido.
- Anual: Platales láser-align; Reemplace los bujes propensos a desgaste.
